新型涉及滅火器充裝，公開了一種干粉（滅火器充裝機）裝置。通過合理的設計，可同時對多個鋼瓶一起充裝，(微信:baopo1188）?而且充裝的速度和量保持一致。經過合理設計的干粉（滅火器充裝機）裝置，可增設有移動支架，方便充裝作業時的移動操作。此整體設計可以節約很多時間，避免一個個重復充裝，浪費時間，對于此整體設計彌補了干粉鋼瓶充裝領域的空缺。

權 利 要 求 書

1.干粉（滅火器充裝機）裝置，其特征在于，包括了充裝裝置、移動支架和干粉進口隔離閥，所述 的充裝裝置為圓柱型構件主體，并且開設進氣口和若干氣道，所述的進氣口與若干氣道相 通，氣道與填充鋼瓶相連一端設置有出氣口，所述的充裝裝置底部設置有可調節移動支架 接口，所述的移動支架與充裝裝置的可調節移動支架接口相互螺旋連接，所述的干粉進口 隔離閥安裝于充裝裝置進氣口的上方。

2.如權利要求所述的干粉（滅火器充裝機）裝置，其特征在于：所述的出氣口與氣道相連處采用 多階內螺紋設計，所述的內螺紋為60度錐管螺紋。

3.如權利要求或所述的干粉（滅火器充裝機）裝置，其特征在于：所述的充裝裝置為不銹鋼材 質制成，充裝裝置內部氣道及出氣口均采用電拋光處理，通過不銹鋼鋼管與內螺母VCR接頭 與填充鋼瓶連接。

4.如權利要求所述的干粉滅火器充裝機裝置，其特征在于：所述的移動支架包括了內嵌升降 筒、外裝套筒和固定底座，所述的外裝套筒安裝于固定底座上，所述的內嵌升降筒內嵌安裝 于外裝套筒內，通過固定螺栓進行位置固定。

技術領域本背景技術

目前，干粉鋼瓶的充裝大多是單獨充裝，或者用匯流排充裝。這樣產生的結果是鋼 瓶所充裝的干粉重量不統一，比例不均勻，而且還耗費大量人力與時間。但是對于要求比較 高的特種干粉，所需要的條件就比較苛刻，干粉的重量，混合比例要求比較精細。這就需要 有比較高精密的充裝裝置。

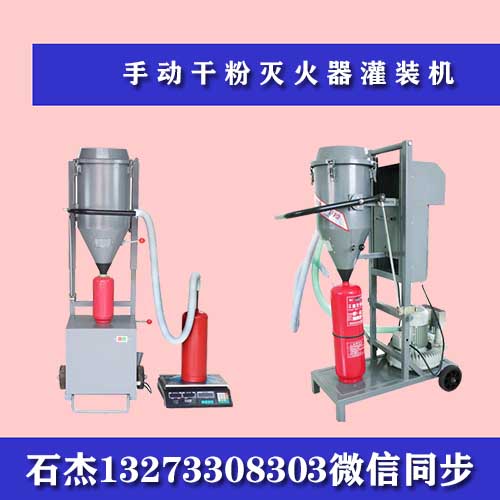

滅火器灌裝機的使用內容

本實用新型的目的在于提供一種干粉滅火器充裝機裝置，以滿足對干粉鋼瓶的充裝。

為實現上述技術目的，達到上述技術效果，本實用新型公開了干粉滅火器充裝機裝置，包 括了充裝裝置、移動支架和干粉進口隔離閥，充裝裝置為圓柱型構件主體，并且開設進氣口 和若干氣道，進氣口與若干氣道相通，氣道與填充鋼瓶相連一端設置有出氣口，充裝裝置底 部設置有可調節移動支架接口，移動支架與充裝裝置的可調節移動支架接口相互螺旋連 接，干粉進口隔離閥安裝于充裝裝置進氣口的上方。

其中，出氣口與氣道相連處采用多階內螺紋設計，內螺紋為60度錐管螺紋。

優選的，充裝裝置為不銹鋼材質制成，充裝裝置內部氣道及出氣口均采用電拋光 處理，通過不銹鋼鋼管與內螺母VCR接頭與填充鋼瓶連接。

其中，移動支架包括了內嵌升降筒、外裝套筒和固定底座，外裝套筒安裝于固定底 座上，內嵌升降筒內嵌安裝于外裝套筒內，通過固定螺栓進行位置固定。

本實用新型具有以下有益效果：

1、本實用新型通過合理的設計，對干粉鋼瓶的充裝要求進行分析，可同時對多個 鋼瓶一起充裝，而且充裝的速度和量保持一致。于此來提高充裝工作的效率和結果。

2、經過合理設計的干粉滅火器充裝機裝置，可增設有移動支架，方便充裝作業時的移動 操作。整體設計彌補了干粉鋼瓶充裝領域的空缺。

產品說明

1：充裝裝置，2：進氣口，3：氣道，4：出氣口，5：可調節移動支架接口，6：干粉進口隔 離閥，7：內嵌升降筒，8：外裝套筒，9：固定底座，10：填充鋼瓶，11：計量稱。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施 例，對本實用新型進行進一步詳細說明。

本實用新型公開了干粉滅火器充裝機裝置，包括了充裝裝置1、移動支架和 干粉進口隔離閥，充裝裝置為圓柱型構件主體，并且開設進氣口和若干氣道，進氣口 與若干氣道相通，氣道與填充鋼瓶相連一端設置有出氣口，出氣口與氣道相連處采 用多階內螺紋設計，充裝裝置底部設置有可調節移動支架接口，移動支架與充裝裝置的 可調節移動支架接口相互螺旋連接，干粉進口隔離閥安裝于充裝裝置的進氣口的上 方。

其中，移動支架包括了內嵌升降筒、外裝套筒和固定底座，外裝套安裝于固 定底座上，內嵌升降筒內嵌安裝于外裝套筒內，通過固定螺栓進行位置固定。

充裝裝置為不銹鋼材質制成，充裝裝置內部氣道及出氣口均采用電拋光處 理，通過不銹鋼鋼管與內螺母VCR接頭與填充鋼瓶連接。

工作原理：

當進行多個鋼瓶填充時，經常需要重復的對填充鋼瓶進行計量稱重，過程相當 繁瑣，本申請實用新型為了克服這一缺陷，采用多氣道設計的充裝裝置，通過控制干粉進 口隔離閥控制填充干粉的進入，只需要一臺計量稱對一個填充鋼瓶進行稱重校準，即 可滿足其他幾個鋼瓶的校準精du，提高充裝工作的效率和結果。

以上所述，僅為本實用新型較佳的具體實施方式，但本使用新型的保護范圍并不 局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，可輕易想到 的變化或替換，都應涵蓋在本實用新型的保護范圍之內。
