產品等級	優級品
產品上市時間	2000年
認證	CCCF
安裝高度	2-6m
保質期	12個月
工作電壓	24v
工作溫度	-10 105°
類型	溫感探測報警器
適用范圍	消防場所
外形尺寸	230×350×275（mm）
顏色	紅色
重量	300g
執行質量標準	國標
貿易屬性	外貿+內貿
品牌	天優
型號	JTW-LCD-TY6001/AB
加工定制	否
打樣周期	1-2天

JTW-LCD-TY6001/AB

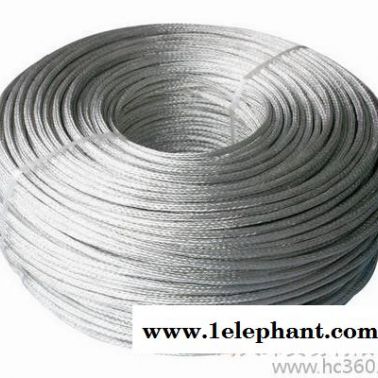

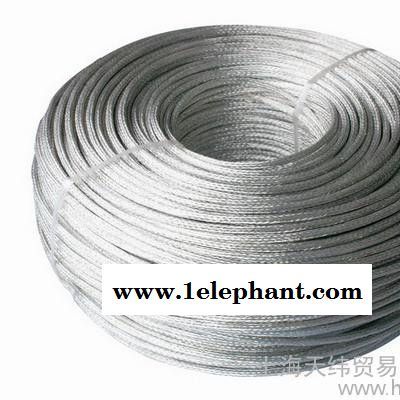

可恢復式纜式線型差定溫火災探測器

一、概述

JTW-LCD-TY6001/AB可恢復式纜式線型差定溫火災探測器（以下簡稱探測器）是一種新型的可恢復式纜式線型火災探測產品，該探測器以中華人民共和國標準GB16280-2005《線型感溫火災探測器》及一號修改單為其主要設計依據，并同時具有差溫、定溫兩種火災探測報警特性。該探測器由感溫電纜、微機處理器、終端盒組成，采用繼電器無源觸點方式輸出，可方便地與不同廠家的火災報警控制器配套使用，廣泛應用于冶金、電力、石化等工業場合的火災早期探測。

JTW-LCD-TY6001/AB可恢復式纜式線型差定溫火災探測器型號中各部分代表意義如下：

                                           公司產品代碼

                                           天優公司標識

                                           定溫特性

                                           差溫特性

                                           線型纜式

                                           感溫特性代號

                                           探測器代號

                                           消防產品分類代號

二、工作原理

探測器由感溫電纜、微機處理器、終端盒組成。感溫電纜由具有定溫特性的感溫電纜與具有差溫特性的感溫電纜絞合而成。微機處理器內設信號處理電路，其中包括信號采集、信號放大轉換電路、環境溫度測試電路等。微機處理器與一定長度的感溫電纜和終端盒連接使用，微機處理器對感溫電纜、及溫度進行連續的監視，對于異常情況造成的溫度升高和斷線、短路進行報警。

三、主要功能特點及技術性能

1. 符合中華人民共和國標準GB16280-2005《線型感溫火災探測器》及一號修改單相關要求。其動作性能的受熱長度為1米。

2. 具有定溫報警功能，定溫報警閾值為85℃。

3. 具有差溫報警功能。

4. 最大使用長度為200m。

5. 具有火災報警、故障報警兩組獨立無源繼電器觸點輸出。

6. 可以監視感溫電纜的開路、短路故障。

7. 感溫電纜具有可恢復功能。

8. 感溫電纜采用絞合纜式結構，抗電磁干擾能力強。

四、主要技術參數：

1. 使用環境溫度：-10℃～60℃。

2. 使用環境相對濕度：≤93％，無凝露。

3. 工作電壓：DC24V±10％。

4. 靜態監視電流：≤25mA。

5. 報警狀態電流：≤45mA。

6. 繼電器觸點容量：1A/24VDC，0.3A/220VAC。

五、主要應用場所

1.  電纜隧道、電纜廊道、電纜夾層以及其它大型電纜室等電纜類區域；

2.  皮帶輸送機或系統等；

3.  液壓站及潤滑油庫、油管廊及其它供油系統場所；

4.  電力分布系統：變壓器、變電站（所）、馬達控制中心以及其它電力切換裝置系統等；

5.  酒庫、倉庫及貨架庫等；

6.  工業過程及材料輸送系統；

7.  化學品儲存工廠；

8. 計算機房、電氣控制室以及其它潔凈廠房等。

六、系統接線方式

1．外形尺寸及安裝示意圖









2．微機處理器接線端子說明

1. 端子1-4：DC24V電源端子，端子1、2為供電電源DC24V的正極，端子3、4為供電電源DC24V的負極。

2. 端子5-6：火災報警繼電器（報警時吸合）輸出。

3. 端子7-8：故障報警繼電器（故障時斷開）輸出。

4. 端子9-14：感溫電纜接入端子，其中端子9（D-）、10（D+）分別與定溫感溫電纜連接（白色、橙色）；端子11（B-）、12（B+）分別與感溫電纜兩根褐色導線（漆包線）連接;端子13（C-）、14（C+）分別與差溫感溫電纜連接，其中芯線接C+端子，裸線接C-端子。感溫電纜與微機處理器或終端盒連接時，必須清除感溫電纜引線表面的漆包層及氧化層等，以保證電路連接良好。



3．終端盒接線端子說明

圖3?終端盒接線端子示意圖

終端盒接線端子C+、C-、B+、B-、D+、D-分別通過感溫電纜的導體與微機處理器的接線端子對應連接。連接時必須清除感溫電纜導體表面的漆包層及氧化層，以確保電路連接良好。

4．接線方式



與火災報警控制系統配套使用時，可通過其輸入（監視）模塊，將線型感溫探測器的報警信號接入系統，其接線方式見下圖4：

圖4

七、微機處理器顯示狀態說明

1. 在正常監視狀態下，微機處理器運行LED指示燈（綠色）閃亮。

2. 當故障LED指示燈（黃色）點亮?xí)r，表示感溫電纜存在開路或短路故障。

3. 當火災報警LED指示燈（紅色）點亮或常亮?xí)r，表示探測器保護區域內溫度異常，已經達到規定的差溫報警所要求的溫升或定溫報警閾值，系統處于火災報警狀態。



八、探測器安裝

1. 感溫電纜安裝要求

n  感溫電纜與微機處理器連接時，必須清除感溫電纜引線表面的漆包層及氧化層等，以保證感溫電纜與微機處理器連接良好；

n  感溫電纜應以連續的無抽頭或無分支的連接布線方式安裝，并嚴格按照設計要求進行施工,如確需中間接頭時，必須使用專用的感溫電纜中間接線盒；

n  感溫電纜可以采用直線式、纏繞式或正弦波式敷設，為提高探測靈敏度盡量采用與被保護對象的接觸式安裝，安裝時宜采用專用夾具；

n  感溫電纜安裝過程中要求避免重力擠壓沖擊；

n  安裝時嚴禁硬性彎曲（彎曲半徑要大于0.1m）、扭轉傳感電纜；

n  感溫電纜安裝完畢后，應沒有破損、劃傷等現象，確保防水性能，并測量絕緣狀況良好；

n  嚴禁在溫度超過60度的環境中，使用該感溫電纜；

n  對正常表面溫度超過60度的被保護對象，嚴禁使用該感溫電纜。

2. 微機處理器與終端盒的安裝

n  微機處理器安裝在室內時，應將其固定在現場附近的墻壁上或金屬框架上；采用集中安裝的原則，距地高度應在1.5m左右；

n  微機處理器安裝在室外時，必須有外罩防雨箱；

n  微機處理器應安裝在明顯便于觀察、維護的位置，并設醒目標志牌；

n  安裝微機處理器、終端盒時，必須保證盒體的密封性能，以保證達到探測器各部分的防護等級。否則，將使探測器可靠性下降，降低探測器的性能，并造成探測器誤報火警或故障情況的發生。

九、常見故障處理

1. 當探測器有故障時，可以通過微機處理器LED指示燈的顯示狀態，檢查相應的部位，并采取相應的措施。

2. 當探測器中間有接頭時，必須采用感溫電纜中間接線盒，并按要求安裝接線，以保證探測器的穩定運行。

3. 對于偶發性誤報火警或誤報故障的探測器，應做好記錄，并從以下幾個方面查找原因，排除故障：

n    檢查微機處理器、感溫電纜中間接線盒、終端盒密封是否良好。

n    檢查感溫電纜護套有無破損。

n     檢查微機處理器、感溫電纜中間接線盒、終端盒的端子接線是否牢固可靠、連接良好。

4. 無法排除探測器故障時，可及時與我公司聯系。
