板式換熱器：高效熱交換的“空間魔術師”

在工業生產與民用供暖領域，熱交換設備的效率直接影響能源利用率與運行成本。傳統管殼式換熱器因體積龐大、傳熱效率低等問題逐漸被新型設備取代，而板式換熱器憑借其緊湊結構與高效傳熱性能，成為現代熱交換系統的核心設備。

一、結構創新：波紋板片與模塊化設計的結合

板式換熱器由一系列波紋金屬板片疊裝而成，板片間通過密封墊片分隔出冷熱流體通道。其核心結構包括：

波紋板片：采用不銹鋼、鈦合金等材料壓制出人字形、水平平直或瘤形波紋，單片厚度僅0.4-0.8mm。波紋設計不僅增加傳熱面積，更通過破壞流體層流邊界層，在低雷諾數（Re=50-200）下形成湍流，傳熱系數可達管殼式的3-5倍。

密封墊片：位于板片邊緣，采用丁腈橡膠、三元乙丙橡膠等耐溫耐壓材料，確保冷熱介質完全隔離。免粘接卡扣式墊片設計支持快速拆裝，降低維護成本。

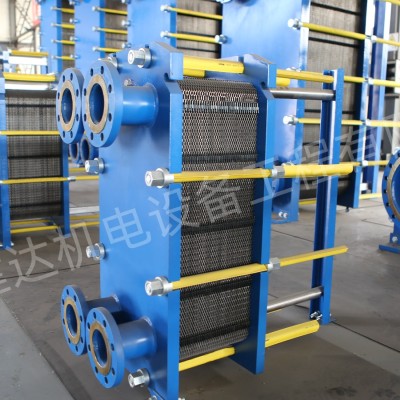

框架系統：由固定壓緊板、活動壓緊板、上下導桿及夾緊螺栓構成，通過液壓裝置施加壓力確保板片組緊密貼合。釬焊式板換則采用真空釬焊技術將板片永久連接，適用于高溫高壓場景。

二、性能優勢：四大核心指標重塑行業標準

超高效傳熱：在相同壓力損失下，板式換熱器傳熱系數可達800-3500W/(m2·K)，熱回收率超90%。例如，在乳品加工中，其可在10秒內將牛奶從常溫加熱至72℃殺菌，再迅速冷卻至4℃，營養損失率較管殼式降低40%。

極致空間利用：單位體積換熱面積是管殼式的2-5倍，實現同等換熱量時占地面積僅為管殼式的1/5-1/8。北京某熱電廠采用板式換熱器替代原有管殼式設備后，換熱站占地面積從300㎡縮減至60㎡，年節省土地租賃費用超50萬元。

靈活擴容能力：通過增減板片數量（單臺設備最多可擴展至2000片）或調整流程組合（單流程/多流程、逆流/交叉流），可精準匹配不同工況需求。某化工企業根據生產波動，每年動態調整板片數量12次，避免設備閑置浪費。

低維護成本：可拆卸式設計支持在線機械清洗，化學清洗周期延長至管殼式的3倍。某鋼鐵廠統計顯示，采用板式換熱器后，年清洗費用從28萬元降至9萬元，設備故障率下降65%。
